单端口至单端口

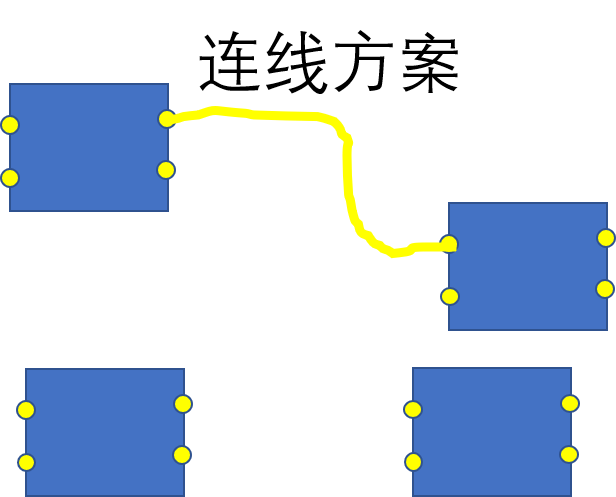

单端口至单端口一共有三种连接方式：

• fp.LinkBetween

• TECH.LINKER

• >>

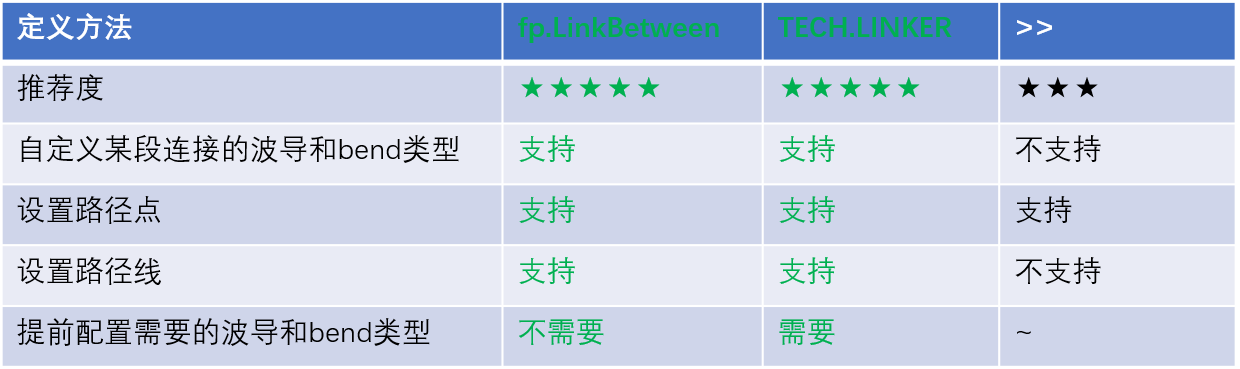

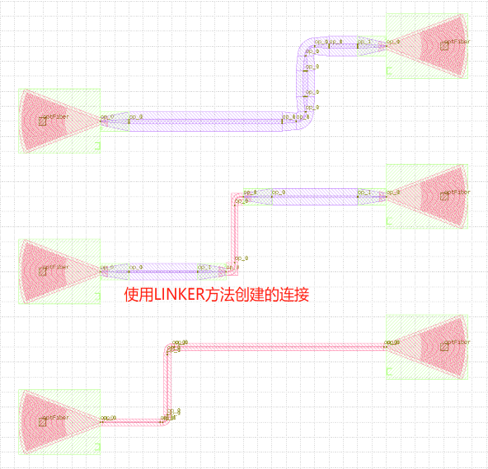

下面是三种方案的对比

其中，LinkBetween方法相对灵活，LINKER方法代码相对简短整洁。

方法案例:

# 调用create_links方法实现器件端口间的互连
device = fp.create_links(
    link_type=TECH.WG.FWG.C.EXPANDED, # 定义自动布线中直波导的类型
    bend_factory=TECH.WG.FWG.C.WIRE.BEND_CIRCULAR, # 定义自动布线时bend的类型
    # 在specs中定义器件端口之间的连接关系
    specs=[
        # 使用 >> 符号定义连接关系
        gc1["op_0"] >> fp.Waypoint(-50, -50, 0) >> gc4["op_0"],
        # 使用LINKER方法定义指定器件端口的互联
        TECH.LINKER.SWG_WIRE_FWG_EULER(
            start=gc2["op_0"],
            end=gc5["op_0"],
            waypoints=[fp.Waypoint(0, 50, 0)]
        ),
        # 使用LinkBetween方法来单独定义一段连接，可以通过参数修改直波导和bend的类型
        fp.LinkBetween(
            start=gc3["op_0"],
            end=gc6["op_0"],
            link_type=TECH.WG.SWG.C.EXPANDED,
            bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
            waypoints=[fp.Waypoint(50, 150, 0)]
        ),
    ],
)
# 将Linked返回的器件添加到insts
insts += device

两种方法具体区别在于：

LinkBetween需要设定linktype和bendfactory来定义布线中的波导和bend；

LINKER是已经配置好的搭配方案，无需再次定义linktype和bendfactory。

代码详解:

from dataclasses import dataclass
from fnpcell import all as fp
from gpdk import all as pdk
from gpdk.technology import get_technology, PCell

@dataclass(eq=False)
class Linked(PCell):
    def build(self):
        insts, elems, ports = super().build()
        TECH = get_technology()
        # fmt: off
        # 调用器件
        GC = pdk.GratingCoupler(waveguide_type=TECH.WG.FWG.C.WIRE)
        # 将器件摆放在不同的位置并将其添加到insts
        gc1 = GC.h_mirrored().translated(-100, -100)
        insts += gc1
        gc2 = GC.h_mirrored().translated(-100, 0)
        insts += gc2
        gc3 = GC.h_mirrored().translated(-100, 100)
        insts += gc3
        gc4 = GC.translated(100, -50)
        insts += gc4
        gc5 = GC.translated(100, 50)
        insts += gc5
        gc6 = GC.translated(100, 150)
        insts += gc6
        # 调用create_links方法实现器件端口间的互连
        device = fp.create_links(
            link_type=TECH.WG.FWG.C.EXPANDED, # 定义自动布线中直波导的类型
            bend_factory=TECH.WG.FWG.C.WIRE.BEND_CIRCULAR, # 定义自动布线时bend的类型
            # 在specs中定义器件端口之间的连接关系
            specs=[
                # 使用 >> 符号定义连接关系
                gc1["op_0"] >> fp.Waypoint(-50, -50, 0) >> gc4["op_0"],
                # 使用LINKER方法定义指定器件端口的互联
                TECH.LINKER.SWG_WIRE_FWG_EULER(
                    start=gc2["op_0"],
                    end=gc5["op_0"],
                    waypoints=[fp.Waypoint(0, 50, 0)]
                ),
               # 使用LinkBetween方法来单独定义一段连接，可以通过参数修改直波导和bend的类型
                fp.LinkBetween(
                    start=gc3["op_0"],
                    end=gc6["op_0"],
                    link_type=TECH.WG.SWG.C.EXPANDED,
                    bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
                    waypoints=[fp.Waypoint(50, 150, 0)]
                ),
            ],
        )
        # 将Linked返回的器件添加到insts
        insts += device

        # fmt: on
        return insts, elems, ports

if __name__ == "__main__":
    from pathlib import Path

    gds_file = Path(__file__).parent / "local" / Path(__file__).with_suffix(".gds").name
    library = fp.Library()

    TECH = get_technology()
    # ================================================
    # fmt: off

    library += Linked()

    # fmt: on
    # ================================================
    fp.export_gds(library, file=gds_file)
    fp.plot(library)

详细参见代码中注释部分
