安装 PhotoCAD

配置要求

PhotoCAD 是使用Python语言编写的，并需要在Python集成开发环境（IDE）中使用，因此硬件和软件系统的要求来自于Python IDE对硬件和软件系统的要求。以下配置列表仅供参考：

Minimum

Recommend

RAM

4GB RAM

16GB RAM

CPU

Main Stream CPU

Multi-core CPU

SSD

3GB

5GB

Display

1024x768

1920x1080

Operating System

Windows 10/ macOS 10.13/ Linux with Gnome/KDE

Latest 64-bit OS: Windows/ macOS/ Linux with Gnome/KDE

PhotoCAD 由 Python3 编写，需要在 64 位操作系统上运行。建议使用 Python 3.8 或更高版本作为解释器。

安装 Python IDE 和 Python 软件包

建议用户使用 PyCharm 作为 PhotoCAD 的 IDE，PyCharm 的免费社区版中提供了这个功能。本手册示例和软件界面基于适用于 Windows 11 的 PyCharm 2022.2（社区版），可从其官方网站下载：https://www.jetbrains.com/pycharm。

安装 PhotoCAD

安装好 Python 和 Pycharm 后，就可以按照快速入门中的步骤安装和授权 fnpcell。安装完成后，我们可以在 Lib>site-packages 中找到已安装的 fnpcell 和 gpdk 包。 fnpcell 是 PhotoCAD 的主包，用于参数化布局组件脚本和布局路由脚本。 gpdk 是 PhotoCAD 中所有参数化布局设计脚本的集合，包含了元件单元布局脚本和其他基于参数化元件单元的设计模板。

PhotoCAD 文件结构

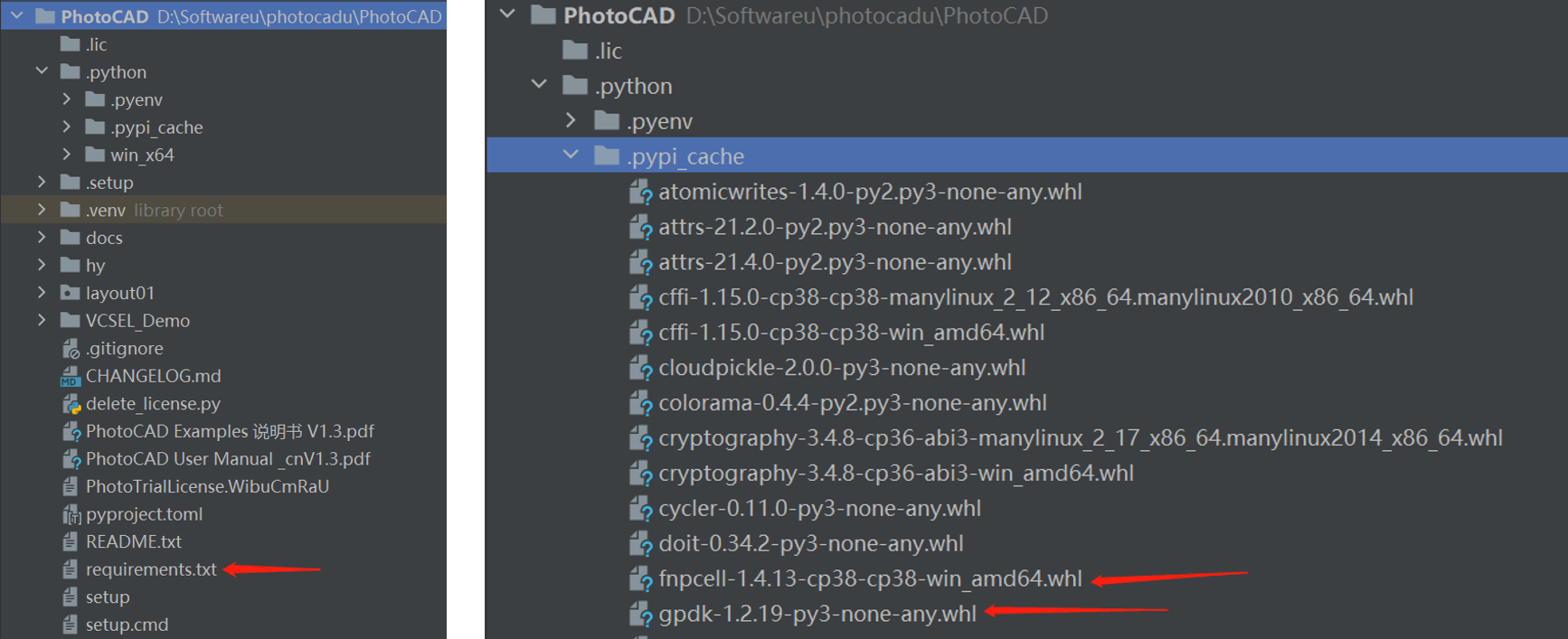

PhotoCAD 平台安装包包含以下内容:

../_images/install1.png

  • layout01: 用于保存项目开发文件。

  • photocad-x.x.x-cp38-cp38-win_amd64.whl: PhotoCAD 中的功能模块和PCell安装包。

  • requirements.txt: 用于统一安装 PhotoCAD 依赖包的依赖包脚本.
