布线路径选择

路径选择一共有两种方式方式：

  • waypoints

  • waylines

路径点和路径线都作为参数用在布线方法中来辅助波导走线和避让；

路径点和路径线不能同时使用；

路径点可以设置走线角度，路径线可以更简洁的做90度的走线。

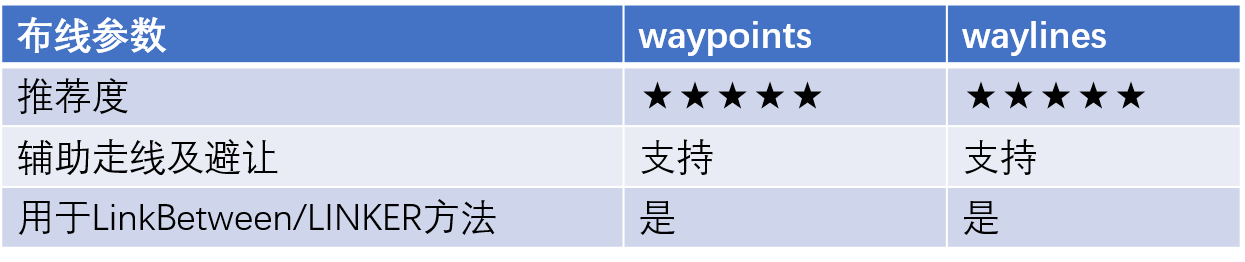

下面是两种方案的对比

../_images/routing_way.png ../_images/routing_way_examples.png

waylines代码示例1:

device = fp.LinkBetween(
    start=gc1["op_0"],
    end=gc2["op_0"],
    link_type=TECH.WG.SWG.C.EXPANDED,
    bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
    # 通过设置waylines让波导依次经过x=-50，y=50和x=50这三条线
    waylines=[fp.until_x(-50), fp.until_y(50), fp.until_x(50)]
)
../_images/routing_way_line1.png

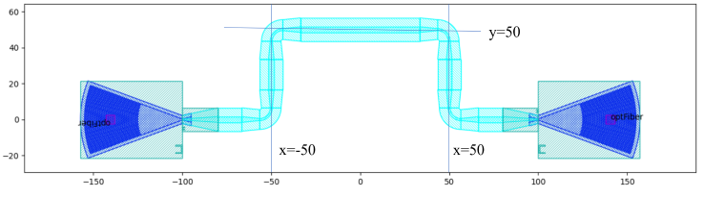

通过设置waylines让波导先经过x=-50这条线，再经过y=50, x=50这两条线。

waylines代码示例1:

device = fp.LinkBetween(
    start=gc1["op_0"],
    end=gc2["op_0"],
    link_type=TECH.WG.FWG.C.WIRE,
    bend_factory=TECH.WG.FWG.C.WIRE.BEND_CIRCULAR,
    waylines=[
        fp.until_x(x=-100),  # 经过直线x=-100
        fp.until_y(y=fp.START+100),  # 拿到起始端口的纵坐标Y，此处Y=0，并经过直线y=Y+100
        fp.until_x(x=fp.PREV+100),  # 拿到上一次转弯时的横坐标X，此处X=-100，并经过直线x=X+100
        fp.until_y(y=fp.END+50),  # 拿到终止端口的纵坐标Y，此处Y=0，并经过直线y=Y+50
        fp.until_x(x=fp.PREV+100)  # 拿到上一次转弯时的横坐标X，此处X=0，并经过直线x=X+100
              ]
)
../_images/routing_way_line2.png

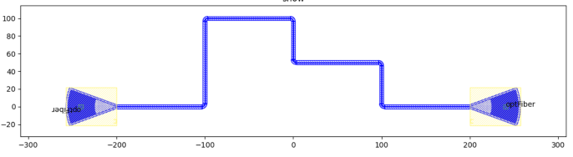

这里fp.END用来获取end端口的位置，同理可以用fp.START来获取起始端口的位置。另外fp.PREV来实时获得上一个拐点的位置，可以让用户基于上一个拐点来进行后续操作。

waypoints代码示例:

device = fp.LinkBetween(
    start=gc1["op_0"],
    end=gc2["op_0"],
    link_type=TECH.WG.SWG.C.EXPANDED,
    bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
    # 设置waypoints引导布线经过路径点，p.Waypoints括号中的三个值分别表示x,y,angle
    waypoints=[
       fp.Waypoint(-50, 10, 90),
       fp.Waypoint(0, 50, 0),
       fp.Waypoint(50, 10, -90)]
)

insts += device
../_images/routing_way_point.png

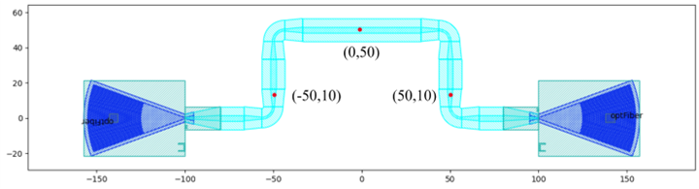

设置waypoints引导布线经过路径点；fp.Waypoints括号中的三个值分别表示位置(x,y)和角度angle,angle代表以某个角度经过某个点。

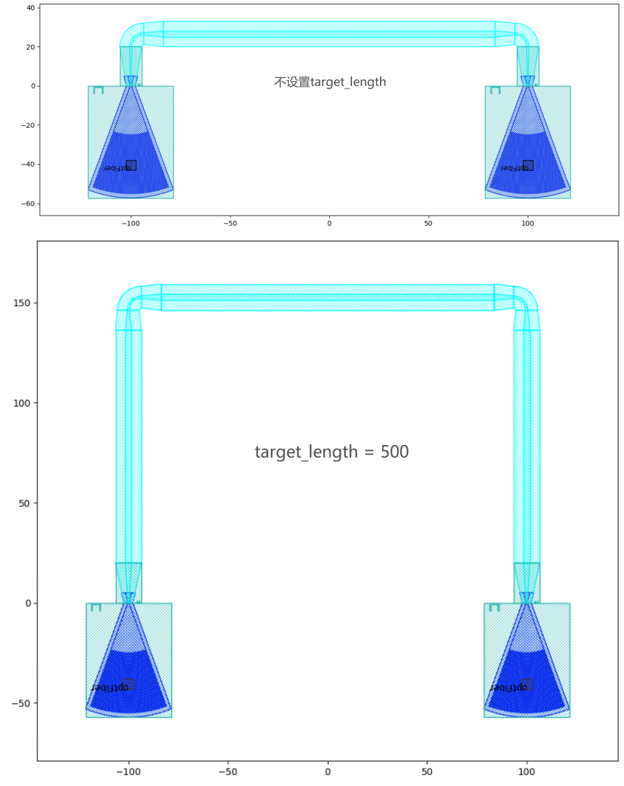

对于两个端口为U型连接的情况，可以在linkbetween和LINKER中设置target_length参数来定义目标长度，波导将自动延长直波导至对应长度，其中target_length为整个布线波导的总长度。

Target_length代码示例:

device = fp.LinkBetween(
    start=gc1["op_0"],
    end=gc2["op_0"],
    link_type=TECH.WG.SWG.C.EXPANDED,
    bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
    # 设置target_length
    target_length=500
)

insts += device
../_images/routing_way_targetlength.png
