多端口至多端口

多端口至多端口一共有三种连接方式：

• fp.Linked

• fp.creat_links

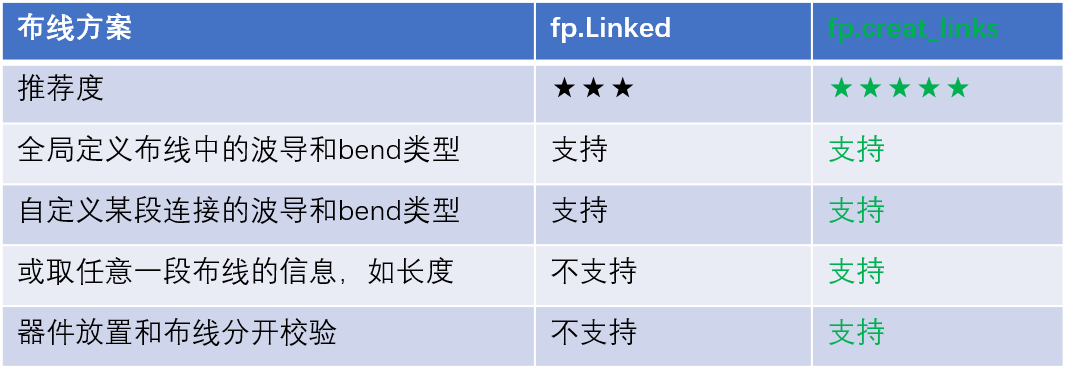

下面是两种方案的对比

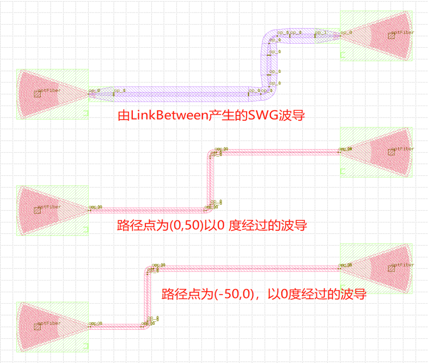

布线方案Linked代码示例 (推荐度★★★):

# 调用Linked方法实现器件端口间的互连
device = fp.Linked(
    # 定义自动布线中直波导的类型
    link_type=TECH.WG.FWG.C.EXPANDED,
    # 定义自动布线时bend的类型
    bend_factory=TECH.WG.FWG.C.WIRE.BEND_CIRCULAR,

    # 在links中定义器件端口之间的连接关系
    links=[
        # 使用 >> 符号定义连接关系
        gc1["op_0"] >> fp.Waypoint(-50, -50, 0) >> gc4["op_0"],
        # 使用fp.Waypoint(x,y)方法定义路径点
        gc2["op_0"] >> fp.Waypoint(0, 50, 0) >> gc5["op_0"],
        # 使用LinkBetween方法来单独定义一段连接，可以通过参数修改直波导和bend的类型
        fp.LinkBetween(
            start=gc3["op_0"],
            end=gc6["op_0"],
            link_type=TECH.WG.SWG.C.EXPANDED,
            bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
            waypoints=[fp.Waypoint(50, 150, 0)]
        )
    ],
    ports=[],
)

# 将linked返回的器件添加到insts
insts += device

布线方案creat_links代码示例 (推荐度★★★★★):

# 调用create_links方法实现器件端口间的互连
device = fp.create_links(
    # 定义自动布线中直波导的类型
    link_type=TECH.WG.FWG.C.EXPANDED,
    # 定义自动布线时bend的类型
    bend_factory=TECH.WG.FWG.C.WIRE.BEND_CIRCULAR,
    # 在specs中定义器件端口之间的连接关系
    specs=[
        # 使用 >> 符号定义连接关系
        gc1["op_0"] >> fp.Waypoint(-50, -50, 0) >> gc4["op_0"],
        # 使用fp.Waypoint(x,y)方法定义路径点
        gc2["op_0"] >> fp.Waypoint(0, 50, 0) >> gc5["op_0"],
        # 使用LinkBetween方法来单独定义一段连接，可以通过参数修改直波导和bend的类型
        fp.LinkBetween(
            start=gc3["op_0"],
            end=gc6["op_0"],
            link_type=TECH.WG.SWG.C.EXPANDED,
            bend_factory=TECH.WG.SWG.C.WIRE.BEND_CIRCULAR,
            waypoints=[fp.Waypoint(50, 150, 0)]
        )
    ],
)
# 获取并打印三段连线的线路长度
length_1 = device[0].curve_length
length_2 = device[1].curve_length
length_3 = device[2].curve_length
print(f"{length_1} \n {length_2} \n {length_3}")
# 将create_links返回的器件添加到insts
insts += device

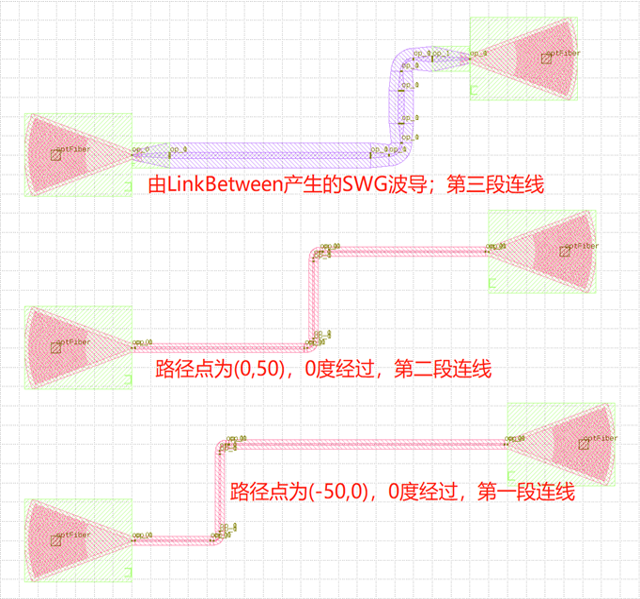

消息框可以看出打印了三段连线各自的长度。

详细参见代码中注释部分。
